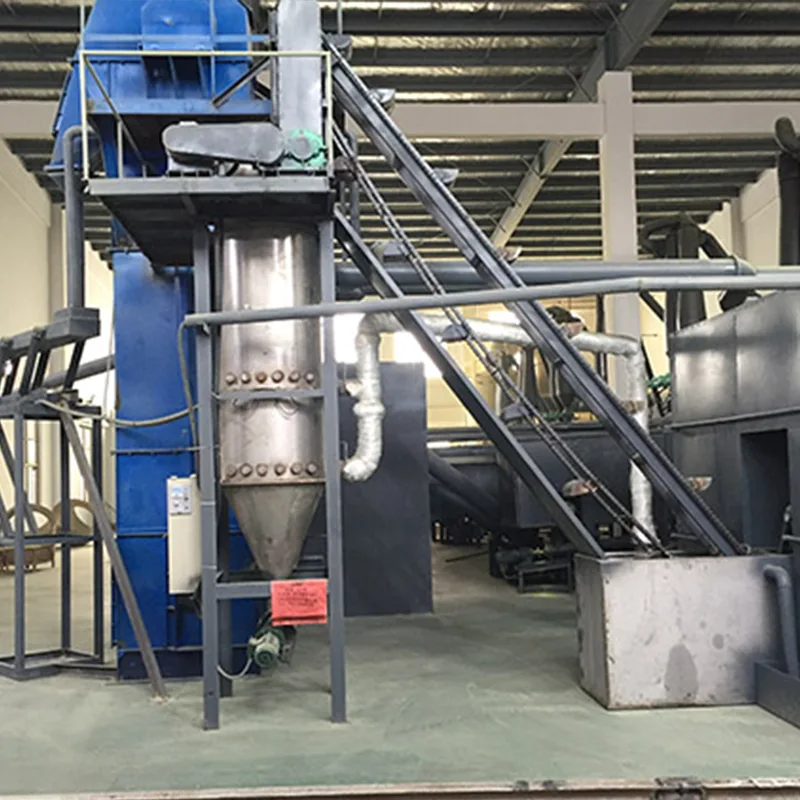

Echipament TBLS rezonabil

În industria de fabricare a materialelor bateriilor cu plumb-acid, sulfatul tribazic de plumb (TBLS) este un aditiv crucial, iar procesul său de producție implică mai multe etape, inclusiv reacție, filtrare și uscare. Reasonable TBLS Equipment este un sistem de monitorizare și control al echipamentelor dezvoltat special pentru liniile de producție TBLS.

Acest echipament TBLS rezonabil folosește software-ul de configurare industrială Siemens WINCC V7.3SE ca platformă de bază. Acesta comunică cu dispozitivele de teren prin intermediul unui PLC pentru a realiza funcții precum monitorizarea stării producției, controlul temperaturii, controlul motorului și înregistrarea datelor de producție.

În calitate de fabrică din China, integrăm controlul echipamentelor printr-un sistem de automatizare industrială, permițând Reasonable TBLS Equipment să ofere capabilități stabile de monitorizare a producției în cadrul liniei de producție TBLS, ajutând compania să gestioneze central starea de funcționare a echipamentelor critice.

Prezentare generală a procesului liniei de producție TBLS

Pasul 1: Reacția șlamului

Porniți reactorul cu șlam, adăugați oxid de plumb și apă în proporțiile corecte și amestecați bine. Amestecul este pompat în vasul de reacție, iar după ce reacția este completă, intră în vasul de impregnare.

Pasul 2: Filtrarea și deshidratarea

Suspensia TBLS din vasul de impregnare este pompată într-un filtru presă cu placă și cadru. După aproximativ 1-2 ore de filtrare, se formează fulgi și apa este îndepărtată.

Pasul 3: Uscarea rapidă

Materialul este uscat folosind un cuptor cu aer cald cu gaz, un uscător rapid și un sistem de suflare, formând în cele din urmă un produs de sulfat de plumb tribazic sub formă de pulbere albă.

Colecția de produse

Pulberea uscată este colectată prin Cyclone 1# și Cyclone 2# și apoi ambalată.

Structura sistemului de control

Echipamente

Echipamentul Rongsheng Reasonable TBLS oferă o interfață completă de monitorizare industrială, ajutând operatorii să înțeleagă starea de funcționare în timp real a echipamentelor de producție.

Interfață de control principală

Ecran de bun venit

Afișează starea conexiunii sistemelor PLC și WINCC, oferind informații de bază în timpul pornirii sistemului.

Ecran de stare a producției

Afișează starea de funcționare a echipamentului:

Verde: Echipament care rulează

Gri: Echipament oprit

Afișează, de asemenea, parametrii cheie de producție:

Temperatura ibricului de reacție

Temperatura de uscare rapidă

Temperatura cuptorului cu aer cald

Curentul motorului ventilatorului

Ecran de setare a parametrilor

Folosit pentru controlul funcționării echipamentelor de producție și a setărilor parametrilor, inclusiv:

Controlul temperaturii

Controlul motorului

Controlul pulsului

Control pornire/oprire echipament

Funcțiile modulului de control

Modul de monitorizare a temperaturii și curentului

Această zonă afișează datele despre temperatură și curentul motorului pentru fiecare zonă de producție.

Modul de control al temperaturii

Fiecare dispozitiv de încălzire are funcții de control independente, inclusiv:

Control pornire/oprire

Setarea temperaturii

Protecție cu histerezis de temperatură

De exemplu: temperatura de uscare rapidă setată la 450°C; Valoarea histerezisului limită superioară 3°C; Valoarea histerezisului limită inferioară 2°C

Sistemul oprește automat încălzirea când temperatura depășește 453°C și repornește când temperatura scade sub 448°C.

Modul de control al motorului

Fiecare motor este echipat cu butoane independente de pornire și oprire, iar starea de funcționare a echipamentului este afișată:

Verde: Alergând

Roșu: Oprit

Controlul transportorului cu șurub

Transportorul cu șurub al recipientului de depozitare suportă:

Control local

Telecomanda

Controlul computerului

Sistem de control al pulsului

Sistemul de control al pulsului din EquipmentRongsheng Reasonable TBLS Equipment este utilizat în principal pentru controlul sistemului de îndepărtare a prafului.

Pulsurile sunt împărțite în trei grupe:

Puls în 12 căi

Puls în 3 căi

Puls în 5 căi

Setările parametrilor includ:

Timp de interval: de obicei 60 de secunde

Lățimea pulsului: de obicei 2-3 secunde

Avantaje tehnice: Controlul automatizării industriale

Prin integrarea sistemelor PLC și WINCC, se realizează monitorizarea și controlul centralizat al echipamentelor de producție.

Monitorizare în timp real a datelor de producție

EquipmentRongsheng Reasonable TBLS Echipamentul poate înregistra temperatura, curentul și starea de funcționare a echipamentului pentru o gestionare convenabilă a producției.

Sistem de alarma

Când echipamentul funcționează defectuos, sistemul afișează informațiile corespunzătoare despre echipament pe interfața de alarmă.

Control acces parametri

Sistemul folosește controlul accesului prin nume de utilizator și parolă pentru a asigura securitatea parametrilor critici de producție.
