De la inginerie termică la caroserii pentru minerit: de ce rezolvăm fisurarea prin sudură prin controlul tensiunii

Când o caroserie de basculantă minieră grea se defectează, fisura începe rareori în mijlocul unei plăci de oțel. Începe de la cusătura de sudură - în special, în zona afectată de căldură.

Asta nu este o problemă de minerit. E o problemă de metalurgie.

Și aceasta este problema pe care o rezolvăm de peste un deceniu – nu în minerit, ci în liniile de producție de oxid de plumb, unde stresul la temperatură ridicată și modificările structurii cristaline sunt realități inginerești de zi cu zi.

Cauza rădăcină trecută cu vederea

Majoritatea defecțiunilor structurale la caroserii camioanelor miniere sunt puse pe seama supraîncărcărilor sau a drumurilor accidentate. Dar analiza noastră a eșecurilor câmpului spune o poveste diferită:fisura inițiază la ZAZ, nu în punctul de sarcină mecanică de vârf.

Aceasta nu este o presupunere. Vine din ani de muncă de inginerie termică - proiectarea echipamentelor care gestionează ciclurile de stres la temperaturi ridicate zi de zi.

Nu am început ca producător de echipamente pentru minerit. Dar înțelegem ce se întâmplă cu oțelul sub căldură și stres. Și această înțelegere determină acum modul în care construimcaroserii autobasculante pentru minerit greu.

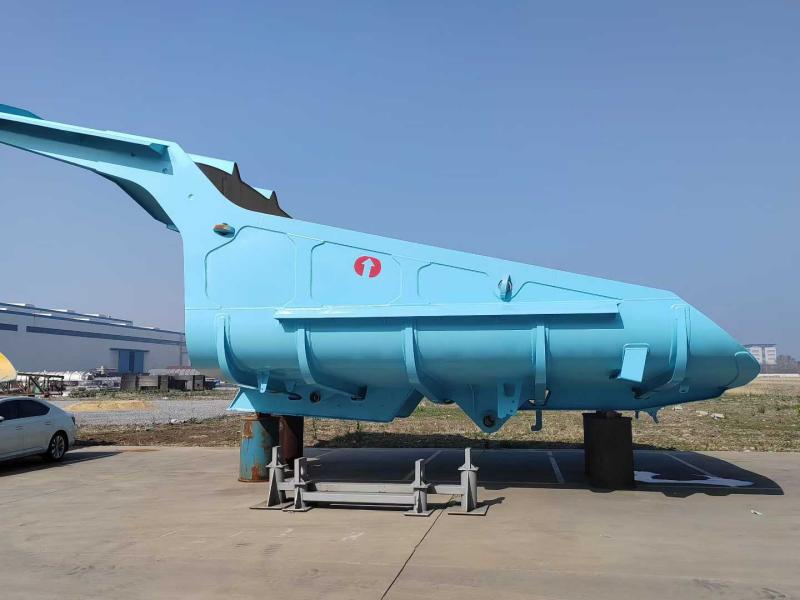

O singură linie de produse: caroserii de camioane din clasa 50–100 de tone

În prezent producem caroserii de basculantă minieră pentru sarcini greleCamioane pentru minerit cu acționare mecanică de 50 până la 100 de tone, care acoperă platformele de șasiu majore, inclusiv Caterpillar, Komatsu, BelAZ și XCMG.

Specificații cheie:

• Placă de pardoseală: 16–20mm NM450 + 10mm căptușeală de uzură
• Placă laterală: 10–12 mm NM400
• Capacitate la grămadă (SAE 2:1): 35–45 metri cubi
• Înălțimea de încărcare: optimizată pentru căderea excavatorului hidraulic de 5–6 m

Spre deosebire de corpurile dreptunghiulare tradiționale cu fund plat, designul nostru folosește aprofil fără poartă, de tip scoopcu podea curbată continuu.

De ce? Deoarece podelele plate convenționale rețin3–5 tone de material lipicios pe ciclu— și asta înseamnă trei până la cinci tone de sarcină utilă pierdută, plus forța de curățare manuală.

Trei baze tehnice

1. Panta continuă de 13° („Etajul viu”)

Podeaua se ridică continuu la13 gradede la apărătoarea cabinei până la vârful din spate. Când palanul se cuplează, gravitația face treaba - sarcina se fracturează și alunecă într-o singură mișcare. Fără săpături. Fără ciocănire. Fără transport înapoi.

2. Strategia materialului bi-grad: NM400 + NM450

Nu folosim o singură calitate de oțel pentru întregul corp. Profilul de uzură nu este uniform - deci nici specificația materialului nu ar trebui să fie.

Această combinație este concepută pentru a se descurca500 kg+ bolovanicăderea de la înălțime (NM400 absoarbe șocul) în timp ce podeaua rezistă la frecare continuă (NM450 rezistă la uzură).

Cerințe de sudare: NM400 necesită preîncălzire la 150°C; NM450 necesită un control mai strict al parametrilor.

3. Cinci-Longitudinal, Nouă-Schelet coastelor transversale

Simulările FEA au arătat că fracturile de tensiune încep de obicei la cusăturile de sudură dintre podea și rigidizări. Răspunsul nostru: integrați structura de susținere în carcasă.

Externuldesign cu zăbrele „cinci longitudinale, nouă cruce”.acționează ca o ferme, distribuitoare60+ tonea masei sarcinii pe întreaga șină a șasiului. Acest lucru previne deformarea „coajelor de banană” obișnuită la produsele concurente.

Elemente de proiectare funcționale suplimentare

Copertina frontală la 45°:Două scopuri - devierea bolovanilor care cad departe de cabină și creșterea capacității de lovire fără a ridica centrul de greutate.

Marginea din spate întărită:Prevăzut cu o bandă de uzură NM450 cu grosime dublă. Site-urile miniere de obicei trage înapoi pentru a curăța platformele de gunoi. Acest design previne deformarea marginii din spate și menține etanșarea corespunzătoare dacă este echipat cu hayon.

Controlul calității + livrare globală

Fiecare organism suferăinspecția particulelor magnetice (MPI)înainte de sablare și vopsire pentru a detecta defectele de sudură subterană. Tratamentul termic de reducere a tensiunilor post-sudare este standard.

Transport:Constructie sudata cu o singura unitate. Containere cu suport plat sau vase de spargere. Grund epoxidic bicomponent (protecție împotriva coroziunii pentru transportul maritim) plus strat superior de poliuretan (rezistență UV).

Asistență la fața locului:Oferim îndrumări tehnice pentru prima instalare.

De ce contează asta

Industria minieră cheltuiește milioane pentru plăci de uzură și reparații structurale. Dar majoritatea acestor cheltuieli se adresează simptomelor, nu cauzelor fundamentale.

Abordăm caroseria autobasculantei miniere de mare capacitate ca un sistem termo-mecanic, nu doar o cutie de oțel. Aceeași disciplină de inginerie care controlează stresul termic în cuptoarele cu oxid de plumb se aplică acum cordonurilor de sudură sub încărcături de șocuri de transport.

Problema nu este că oțelul se uzează. Cusăturile de sudură eșuează mai întâi. Și asta – în principiu – este o problemă de stres termic.

S-a întâmplat să fi petrecut ultimul deceniu învățând cum să o rezolvăm.
