Cum să înțelegeți codurile modelului pompei? Un ghid pentru DG, D, CQ și alte serii de pompe centrifuge

Atunci când selectează pompe industriale, inginerii și echipele de achiziții întâlnesc adesea coduri de model precum DG, D, CQ, CD și alte combinații de litere.

Pentru mulți cumpărători, aceste litere pot arăta ca nume simple de produse. Cu toate acestea, codurile de model de pompe conțin de obicei informații utile despre seria de produse, designul structural sau categoria de aplicații.

Cu toate acestea, trebuie remarcat un punct important: nu există un standard universal de denumire pentru literele modelului de pompă. Diferiți producători își pot defini propria serie de produse în mod diferit. Prin urmare, semnificația exactă a unui cod de pompă trebuie întotdeauna confirmată prin documentele tehnice ale producătorului.

Acest articol ia ca exemplu pompa centrifugă orizontală cu mai multe trepte din seria DG pentru a explica modul în care sunt înțelese în general codurile de model de pompe și cum pot fi distinse diferite serii de pompe.

Ce înseamnă literele din modelele de pompe?

Modelele de pompe industriale sunt de obicei compuse din litere, cifre și simboluri. Literele indică de obicei seria pompelor sau categoria structurală, în timp ce numerele oferă adesea informații legate de parametrii de proiectare.

De exemplu:

Pompă centrifugă multietajată orizontală seria DG

In acest model:

• DG reprezintă seria pompelor
• Următoarele numere, în funcție de regulile de denumire ale producătorului, pot reprezenta parametri de proiectare, cum ar fi debitul, înălțimea sau numărul de etape

Cu toate acestea, semnificația exactă variază între producători. Cumpărătorii nu ar trebui să judece o pompă doar după literele din numele modelului său. Specificațiile complete ale produsului și documentele tehnice sunt încă baza pentru selecția pompei.

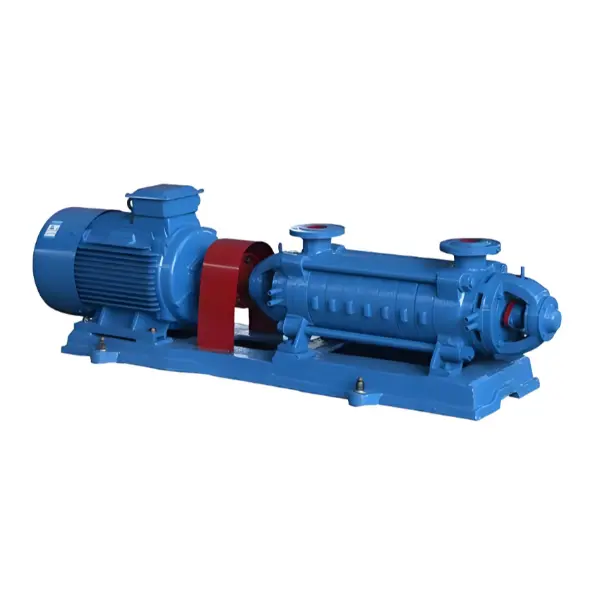

Ce înseamnă „DG” în pompa din seria DG?

Pompa centrifugă orizontală cu mai multe trepte din seria DG este un tip de pompă centrifugă industrială cu o structură orizontală, cu o singură aspirație, în mai multe trepte.

Pompa din seria DG include în general următoarele caracteristici structurale:

• Design de instalare orizontal
• Structură cu o singură aspirație
• Aranjament rotor în mai multe trepte
• Design corpul pompei secționale
• Componentele rotorului, inclusiv rotoarele și discul de echilibru

Pompa din seria DG este proiectată pentru a transfera lichide care nu conțin particule solide și nu au proprietăți corozive.

Conform specificațiilor produsului, intervalul de temperatură a lichidului aplicabil este:

-20°C până la 105°C

Presiunea de intrare ar trebui să fie:

Mai puțin de 0,6 MPa

Cum să înțelegeți numerele în modelele de pompe?

Pe lângă litere, numerele din modelele de pompe oferă și informații importante.

De exemplu, unele modele de pompe centrifuge cu mai multe etape pot folosi formate precum:

DG46-50×6

În acest tip de format de denumire:

• DG — seria pompelor
• 46 — de obicei legat de indicarea debitului
• 50 — de obicei legat de indicarea capului într-o singură etapă
• 6 — numărul de trepte de pompă

Cu toate acestea, diferiți producători pot utiliza diferite metode de denumire.

Atunci când alegeți o pompă, numărul modelului trebuie verificat împreună cu:

• Cerințe de debit
• Cerințele capului
• Caracteristicile lichidului
• Temperatura de functionare
• Condiții de instalare

De ce există serii de pompe diferite?

Aplicațiile industriale au cerințe de operare diferite. Producătorii dezvoltă de obicei diferite serii de pompe bazate pe structura pompei, designul hidraulic, metodele de etanșare și condițiile de aplicare.

Structura pompei

Serii diferite pot avea structuri diferite, cum ar fi:

• Design orizontal sau vertical
• Structură cu o singură etapă sau cu mai multe etape
• Dispoziții de aspirație diferite

Fiecare design este dezvoltat pentru cerințe specifice aplicației.

Proiectare Hidraulica

Designul hidraulic intern al unei pompe afectează modul în care este transferată energia lichidă.

O pompă centrifugă cu mai multe trepte folosește rotoare multiple dispuse pe rotor, în timp ce o pompă cu o singură treaptă folosește un rotor. Diferența structurală afectează modul în care pompa este selectată pentru un anumit sistem.

Design de etanșare a arborelui

Seria de pompe poate diferi și în aranjamentele de etanșare.

• Etanșare mecanică
• Sigiliu de ambalare

Structura de etanșare adecvată depinde de proiectarea pompei și de cerințele de funcționare.

Care este diferența dintre pompele din seria DG și D?

În multe clasificări tradiționale de pompe, pompele din seriile D și DG sunt asociate cu structuri orizontale de pompe centrifuge cu mai multe etape.

Cu toate acestea, diferența exactă dintre D și DG depinde de clasificarea produsului a producătorului.

Nu este corect să presupunem că DG este întotdeauna mai bun decât D sau că D și DG sunt tipuri de pompe complet diferite.

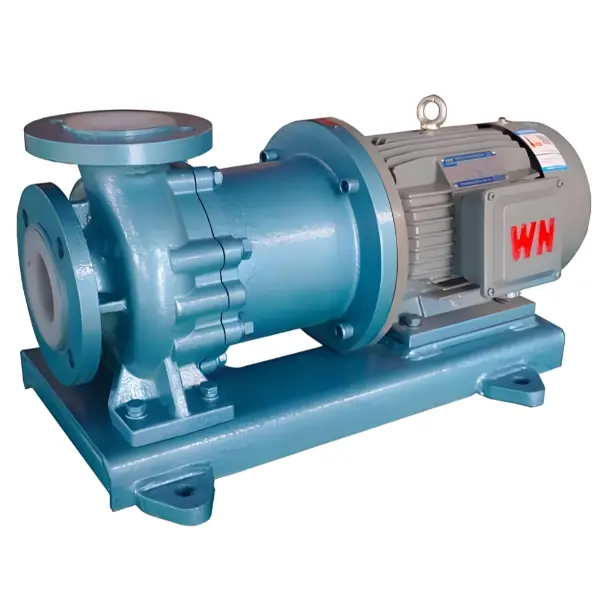

Ce înseamnă CQ în modelele de pompe?

Spre deosebire de pompele din seria DG, CQ nu este o abreviere universală folosită de toți producătorii de pompe.

Diferite companii pot utiliza CQ ca cod de serie de produse pentru diferite modele de pompe.

Când verifică o pompă din seria CQ, cumpărătorii ar trebui să confirme prin:

• Catalogul producatorului
• Specificatiile produsului
• Desene tehnice
• Descrieri de produse

Interpretarea corectă depinde de propriul sistem de clasificare al producătorului.

Cum să identifici rapid seria de pompe potrivită?

Confirmați mediul de pompare

Prima verificare:

• Ce lichid va fi transferat?
• Conține particule solide?
• Este coroziv?

De exemplu, pompa din seria DG este proiectată pentru lichide fără particule solide sau proprietăți corozive.

Verificați condițiile de funcționare

Condițiile importante includ:

• Temperatura lichidului
• Presiunea de intrare
• Cerințe de sistem

Înțelegeți structura pompei

Înainte de a selecta o pompă, confirmați:

• Proiectare cu o singură etapă sau cu mai multe etape
• Structură orizontală sau verticală
• Tip de aspirare

Consultați informațiile tehnice complete

Numele modelului pompei este doar primul pas. Selecția profesională ar trebui să ia în considerare și specificațiile produsului, desenele tehnice, cerințele de operare și recomandările producătorului.

De ce ar trebui cumpărătorii să înțeleagă codurile modelelor pompelor?

Comunicare mai bună cu furnizorii

Cunoașterea semnificației de bază a seriei de pompe ajută cumpărătorii să își descrie cerințele mai clar.

Evitați selecția incorectă

Înțelegerea clasificărilor pompelor reduce riscul de a alege o pompă în funcție doar de aspect sau preț.

Comparație mai ușoară a produselor

Cumpărătorii pot compara mai eficient diferitele familii de pompe prin înțelegerea diferențelor lor structurale.

Codurile de model de pompă, cum ar fi DG, D și CQ, sunt utilizate pentru a identifica diferite serii de pompe sau categorii de proiectare.

Pompa centrifugă orizontală cu mai multe trepte din seria DG reprezintă un design de pompă cu o structură orizontală, cu o singură aspirație, în mai multe trepte, pentru transferul de lichide curate adecvate în condiții de funcționare specificate.

Cu toate acestea, literele de pompare singure nu pot determina dacă un produs este potrivit pentru o anumită aplicație.

Metoda corectă de selecție este de a evalua condițiile complete de funcționare, inclusiv mediul pompat, temperatură, cerințele de presiune, condițiile de instalare și specificațiile tehnice furnizate de producător.
